宏精ALG-Z转盘式安瓿灌封机实现±0.5%灌装精度的技术路径

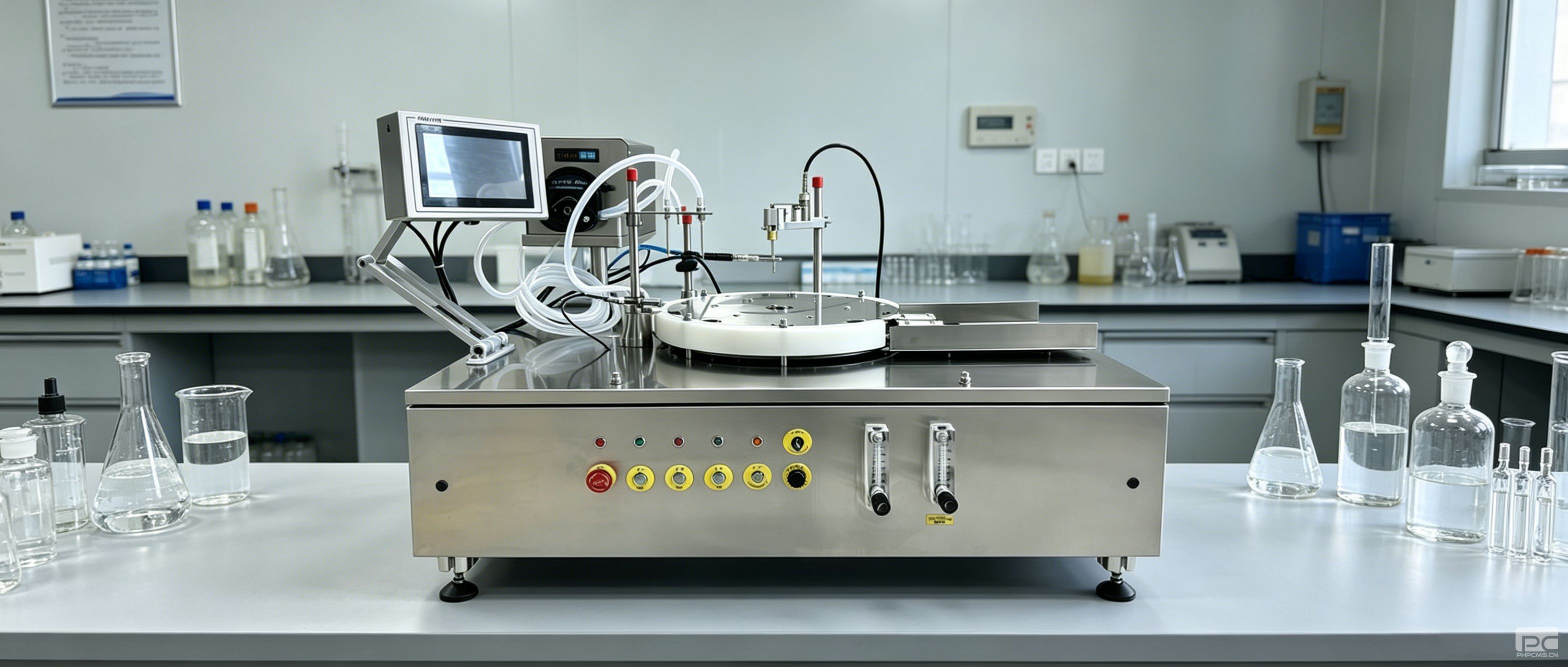

宏精ALG-Z转盘式安瓿拉丝灌封机，通过蠕动泵灌装系统与PLC精密控制的深度融合，实现了±0.5%的稳定灌装精度。本文从技术原理、控制逻辑、硬件配置三个维度，解析这一精度的实现路径，为制药研发和教学实训人员提供技术参考。

一、蠕动泵灌装：精度来源的物理基础

1.1 工作原理

蠕动泵通过滚轮顺序挤压硅胶管，将管内液体向前推送。每个滚轮扫过管壁的容积是固定的，因此灌装量由泵头旋转角度精确决定——转多少度，挤出多少液，不受药液粘度、背压等因素影响。

这种正位移特性是蠕动泵高精度的物理基础。对于常规水针剂（1-20cP），蠕动泵的重复精度可稳定在±0.5%以内。

1.2 关键部件：高精度泵头与硅胶管

• 泵头：ALG-Z采用精密加工的泵头，滚轮与管壁间隙控制在0.1mm以内，确保每转排液量的一致性。泵头材料为耐腐蚀铝合金或工程塑料，长期运行磨损小。

• 硅胶管：选用进口医用级硅胶管，壁厚均匀、回弹性好。每批次泵管出厂前均经过流量标定，确保批次间差异小于1%。

1.3 回吸功能：防止滴漏的关键设计

灌装结束后，泵头会反向旋转0.1-0.2秒，将灌装针口残余药液吸回管路。这一设计避免了挂液滴漏造成的装量偏差和设备污染，是维持±0.5%精度的必要辅助。

回吸量调节：通过PLC可独立设置回吸角度（通常5°-15°），不同粘度药液需匹配不同回吸量。粘度越高，回吸角度应适当增大。

二、PLC控制：精度的数字化保障

2.1 闭环控制逻辑

ALG-Z采用PLC（可编程逻辑控制器）作为核心控制单元，通过编码器实时反馈泵头旋转角度，形成闭环控制：

1. 操作员在触摸屏上设定目标灌装量（如1.0ml）

2. PLC根据预设的“角度-容量”曲线，计算所需泵头旋转角度

3. 电机驱动泵头旋转至目标角度，编码器实时校验角度值

4. 若实际角度与目标值偏差超过0.1°，PLC自动补偿调整

控制精度：角度控制精度可达±0.1°，对应灌装量偏差约±0.005ml（以1ml计），远优于±0.5%的标称要求。

2.2 配方存储与一键调用

ALG-Z的PLC支持存储多达20组配方，每组配方可独立保存：灌装量、灌装速度、回吸角度、充氮时间等参数。切换规格时，操作员只需在触摸屏上调用对应配方，设备自动完成参数设置，避免了人工输入错误。

实用价值：对于研发实验室，不同项目、不同粘度的药液可独立存档，换品种时一键切换，无需重新标定。

2.3 生产数据记录与追溯

PLC自动记录每批次的灌装参数、生产时间、灌装支数等数据，可通过USB接口导出。满足GMP对数据完整性的基本要求，为工艺验证和偏差调查提供依据。

三、硬件配置协同：保障精度稳定

3.1 高分辨率编码器

ALG-Z灌装电机采用1000线增量式编码器，每转可输出1000个脉冲。换算成角度分辨率达0.36°，对应灌装量最小调节步长约0.002ml（以1ml灌装量计）。高分辨率是实现微调的物质基础。

3.2 伺服/步进电机驱动

选用低惯量伺服电机（或高精度步进电机），启停平滑，无过冲。电机响应时间小于10ms，确保灌装动作在转盘工位停留时间内完成。

3.3 精密加工零件

泵头滚轮轴、转盘分度机构等关键运动部件均采用数控机床加工，装配间隙严格控制。出厂前每台设备均经过1000次连续灌装测试，精度合格方可交付。

四、精度验证与日常维护

4.1 标定方法

用户收到设备后，应按以下步骤验证灌装精度：

1. 安装硅胶管，将进液管放入纯水容器

2. 设定目标灌装量（如1.0ml）

3. 连续灌装20支，用万分之一天平称重

4. 计算平均值与目标值的偏差，以及标准偏差

5. 若偏差超出±0.5%，通过PLC微调灌装角度参数

6. 重复测试直至合格

建议频率：每次更换泵管后、每批次生产前、或每周固定时间进行一次标定。

4.2 日常维护要点

• 泵管更换：硅胶管使用200-300小时后弹性下降，应及时更换。表现为灌装量逐渐偏少、回吸不彻底。

• 管路气泡：灌装前确认管路中无气泡，可通过排液程序排除。

• 针头清洁：灌装针头若有堵塞，用专用通针清理，避免影响出液流畅性。

五、技术参数汇总

六、结语

宏精ALG-Z转盘式安瓿拉丝灌封机通过蠕动泵的精密机械特性、PLC的数字化闭环控制以及高分辨率编码器与伺服驱动的协同，实现了±0.5%的稳定灌装精度。这一技术路径不仅适用于常规水针剂，通过调节回吸参数和灌装速度，也可适配一定粘度范围内的特殊药液。

对于药企研发中心、高校实验室以及医院制剂室，ALG-Z提供了一个精准、灵活、易清洁的灌封解决方案。如需了解更多技术细节或预约样机测试，欢迎与我们联系。
