一、产品概述

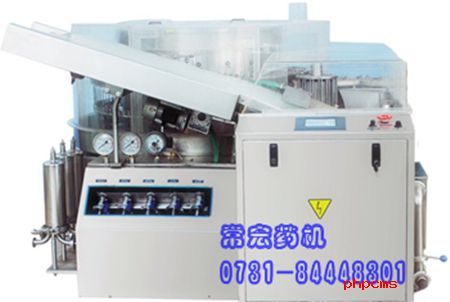

CSBQXJ-A多功能超声波洗瓶机是我公司为制药行业研发的瓶体超声波清洗设备。瓶子装入特制的瓶盘中，特制瓶盘由瓶盘和盖板组成并由瓶盘的带孔子分隔定位。由人工送入第一工位，循环水喷淋注水满江后，下沉至超声波槽进行超声波粗洗；随后瓶盘上升推入第二工位，瓶口朝下喷淋水冲洗外瓶，把针头插入瓶中（气冲）、一次清洗（注射用水）、二次清洗（注射用水）、三次气冲、甩干、瓶口朝上、自动进入灭菌烘箱。本机各功能的动作均有PLC程序控制，气源为净化压缩空气，瓶内冲洗用水为注射用水，外壁和超声波初洗用水为循环用水。整机设计合理，自动化程度较高，适用于各类瓶体的清洗处理。

二、适用领域

制药行业： 安瓿瓶、口服液瓶、西林瓶等各类瓶体的超声波清洗

适用客户包括制药厂、口服液生产企业、注射剂生产企业等规模化生产线用户。

三、主要技术参数

注： 每台机根据用户订货要求只配装一种规格件，其它规格件需另购。

四、产品特点

1. 采用超声波清洗技术，清洗效果好，适用于各类瓶体的内外清洗。

2. 各功能动作均有PLC程序控制，自动化程度较高，运行稳定可靠。

3. 采用循环水进行外壁和超声波初洗，节约用水；瓶内冲洗用水为注射用水，保证清洗质量。

4. 气源为净化压缩空气，确保瓶内无污染。

5. 产量较高，5ml规格可达22000支/小时，适合规模化连续生产。

6. 清洗水温50-60℃，提升清洗效果。

五、工作流程

1. 装瓶： 瓶子装入特制瓶盘中，由瓶盘和盖板组成并由带孔子分隔定位。

2. 第一工位（超声波粗洗）： 人工送入第一工位，循环水喷淋注水满江后，下沉至超声波槽进行超声波粗洗（水温50-60℃）。

3. 第二工位（精洗）： 瓶盘上升推入第二工位，瓶口朝下喷淋水冲洗外瓶。

4. 气冲与清洗： 把针头插入瓶中（气冲）、一次清洗（注射用水）、二次清洗（注射用水）。

5. 三次气冲与甩干： 三次气冲、甩干。

6. 出瓶： 瓶口朝上，自动进入灭菌烘箱。

六、使用注意事项

每台机根据用户订货要求只配装一种规格件，其它规格件需另购。产量因瓶型规格而异，5ml为22000支/小时，10ml为18000支/小时，20ml为12000支/小时。新鲜水压力0.15MPa，注射用水压力0.15MPa，压缩空气压力0.3MPa，使用前需确认各介质压力稳定。超声波洗涤水温50-60℃，需设定合适温度。电源安装前需确认匹配并做好接地保护。外形尺寸1931×1310×1800mm，重量500kg，安装时需预留操作和维护空间。每次使用后应清洁超声波槽及接触部位。本机各功能动作均由PLC程序控制，操作前需熟悉程序设定。

七、常见问题解答

问：CSBQXJ-A适用于哪些瓶子？

答：适用于安瓿瓶、口服液瓶、西林瓶等各类瓶体的超声波清洗。

问：产量是多少？

答：5ml规格为22000支/小时，10ml规格为18000支/小时，20ml规格为12000支/小时。

问：设备采用什么控制方式？

答：各功能动作均有PLC程序控制，自动化程度较高。

问：清洗用水是什么？

答：瓶内冲洗用水为注射用水，外壁和超声波初洗用水为循环用水。

问：超声波洗涤水温是多少？

答：超声波洗涤水温为50-60℃。

问：设备规格件可以通用吗？

答：每台机根据用户订货要求只配装一种规格件，其它规格件需另购。

问：设备质保多久？

答：标准质保一年，终身提供技术支持与配件供应。
